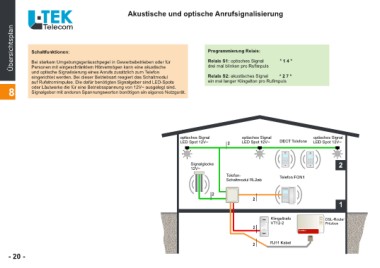

TEK Akustische und optische Anrufsignalisierung

Übersichtsplan Telecom

Schaltfunktionen: Programmierung Relais:

Bei starkem Umgebungsgeräuschpegel in Gewerbebetrieben oder für Relais S1: optisches Signal *14*
Personen mit eingeschränktem Hörvermögen kann eine akustische drei mal blinken pro Rufimpuls
und optische Signalisierung eines Anrufs zusätzlich zum Telefon
eingerichtet werden. Bei dieser Betriebsart reagiert das Schaltmodul Relais S2: akustisches Signal *27*
auf Rufstromimpulse. Die dafür benötigten Signalgeber sind LED-Spots ein mal langer Klingelton pro Rufimpuls

8 oder Läutwerke die für eine Betriebsspannung von 12V~ ausgelegt sind.
Signalgeber mit anderen Spannungswerten benötigen ein eigenes Netzgerät.

optisches Signal optisches Signal optisches Signal
LED Spot 12V~ 2 LED Spot 12V~ DECT Telefone LED Spot 12V~

Signalglocke Telefon- Telefon FON1 2
12V~ Schaltmodul RL2ab
1
2 2
DSL-Router
Klingeltrafo Fritzbox
VT12-2

2
Fritz!Box

2 RJ11 Kabel

- 20 -
