Page 19 - Planungsunterlagen RL2ab
P. 19

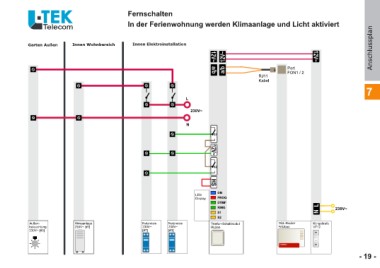

TEK Fernschalten Anschlussplan
In der Ferienwohnung werden Klimaanlage und Licht aktiviert
Telecom
Garten Außen Innen Wohnbereich Innen Elektroinstallation
12V~
a/b
TGL1 Port
RJ11 FON1 / 2
a/b Kabel
L 7
230V~
N
S1
S2
HS
LED ON
Display PROG
DTMF
RING NL
S1 230V~
Außen- Klimaanlage Netzrelais Netzrelais S2 DSL-Router
beleuchtung 230V~ [#7] 230V~ 230V~ Fritzbox Klingeltrafo
230V~ [#3] [#7] [#3] Telefon-Schaltmodul VT12
RL2ab Fritz!Box
- 19 -
