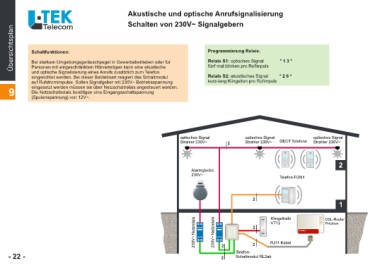

Page 22 - Planungsunterlagen RL2ab

TEK Akustische und optische Anrufsignalisierung
Schalten von 230V~ Signalgebern
Telecom
Übersichtsplan
Schaltfunktionen: Programmierung Relais:
230V~ Netzrelais
Bei starkem Umgebungsgeräuschpegel in Gewerbebetrieben oder für 230V~ NetzrelaisRelais S1: optisches Signal *13*
Personen mit eingeschränktem Hörvermögen kann eine akustische fünf mal blinken pro Rufimpuls
und optische Signalisierung eines Anrufs zusätzlich zum Telefon
eingerichtet werden. Bei dieser Betriebsart reagiert das Schaltmodul Relais S2: akustisches Signal *28*
auf Rufstromimpulse. Sollen Signalgeber mit 230V~ Betriebsspannung kurz-lang Klingelton pro Rufimpuls

9 eingesetzt werden müssen sie über Netzschaltrelais angesteuert werden.
Die Netzschaltrelais benötigen eine Eingangsschaltspannung
(Spulenspannung) von 12V~.

optisches Signal optisches Signal optisches Signal
Strahler 230V~ 2 Strahler 230V~ DECT Telefone Strahler 230V~

Alarmglocke 2
230V~
Telefon FON1

2 1

Klingeltrafo DSL-Router
VT12 Fritzbox

- 22 - 2
Fritz!Box

2 2 RJ11 Kabel

Telefon-

2 Schaltmodul RL2ab
