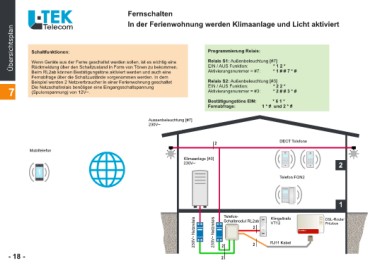

Page 18 - Planungsunterlagen RL2ab

TEK Fernschalten
In der Ferienwohnung werden Klimaanlage und Licht aktiviert
Telecom
Übersichtsplan
Schaltfunktionen: Programmierung Relais:
230V~ Netzrelais
Wenn Geräte aus der Ferne geschaltet werden sollen, ist es wichtig eine 230V~ NetzrelaisRelais S1: Außenbeleuchtung [#7]
Rückmeldung über den Schaltzustand in Form von Tönen zu bekommen. EIN / AUS Funktion: *12*
Beim RL2ab können Bestätigungstöne aktiviert werden und auch eine
Fernabfrage über die Schaltzustände vorgenommen werden. In dem Aktivierungsnummer = #7: *1##7*#
Beispiel werden 2 Netzverbraucher in einer Ferienwohnung geschaltet
Relais S2: Außenbeleuchtung [#3]
7 Die Netzschaltrelais benötigen eine Eingangsschaltspannung EIN / AUS Funktion: *22*
(Spulenspannung) von 12V~.
Aktivierungsnummer = #3: *2##3*#

Bestätigungstöne EIN: *61*
Fernabfrage: 1 * # und 2 * #

Aussenbeleuchtung [#7]
230V~

Mobiltelefon 2 DECT Telefone 2
Telefon FON2
1 Klimaanlage [#3]
230V~

Telefon- Klingeltrafo 1
Schaltmodul RL2ab VT12
DSL-Router
2 Fritzbox

22 Fritz!Box

2 RJ11 Kabel

- 18 -
