TEK Schalten eines Netzverbrauchers

Telecom

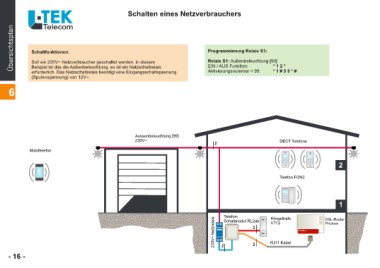

Übersichtsplan
Schaltfunktionen: Programmierung Relais S1:
230V~ Netzrelais
Soll ein 230V~ Netzverbraucher geschaltet werden, in diesem Relais S1: Außenbeleuchtung [99]
Beispiel ist das die Außenbeleuchtung, so ist ein Netzschaltrelais EIN / AUS Funktion: *12*
erforderlich. Das Netzschaltrelais benötigt eine Eingangsschaltspannung
(Spulenspannung) von 12V~. Aktivierungsnummer = 99: *1#99*#

6

Aussenbeleuchtung [99] 2 DECT Telefone
230V~

Mobiltelefon 2

1 Telefon FON2

- 16 - Telefon- Klingeltrafo 1
Schaltmodul RL2ab VT12
DSL-Router
2 Fritzbox

22 Fritz!Box

RJ11 Kabel
