Page 12 - Planungsunterlagen RL2ab

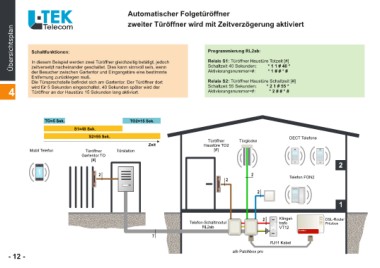

Übersichtsplan TEK Automatischer Folgetüröffner
zweiter Türöffner wird mit Zeitverzögerung aktiviert
Telecom

Schaltfunktionen: Programmierung RL2ab:

In diesem Beispiel werden zwei Türöffner gleichzeitig betätigt, jedoch Relais S1: Türöffner Haustüre Totzeit [#]
zeitversetzt nacheinander geschaltet. Dies kann sinnvoll sein, wenn Schaltzeit 40 Sekunden: * 1 1 # 40 *
der Besucher zwischen Gartentor und Eingangstüre eine bestimmte
Entfernung zurücklegen muß. Aktivierungsnummer=#: *1##*#
Die Türsprechstelle befindet sich am Gartentor. Der Türöffner dort
Relais S2: Türöffner Haustüre Schaltzeit [#]
4 wird für 5 Sekunden eingeschaltet. 40 Sekunden später wird der Schaltzeit 55 Sekunden: * 2 1 # 55 *
Türöffner an der Haustüre 15 Sekunden lang aktiviert. Aktivierungsnummer=#: *2##*#

TO=5 Sek. TO2=15 Sek.

Mobil Telefon S1=40 Sek. Türöffner Türglocke DECT Telefone
S2=55 Sek. Haustüre TO2
1 Zeit
Türöffner [#]
Gartentor TO Türstation

[#] 2

2 2 Telefon FON2 1
2
3 DSL-Router
2 Fritzbox

10 Telefon-Schaltmodul 2 Klingel-
7 RL2ab
trafo
VT12

Fritz!Box

RJ11 Kabel

- 12 - a/b Patchbox pro
