Page 10 - Planungsunterlagen RL2ab

TEK Türöffner für Gartentor und Gartenbeleuchtung

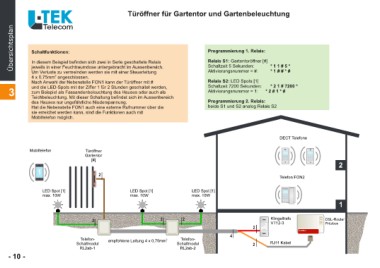

Übersichtsplan Telecom

Schaltfunktionen: Programmierung 1. Relais:

In diesem Beispiel befinden sich zwei in Serie geschaltete Relais Relais S1: Gartentoröffner [#]
jeweils in einer Feuchtraumdose untergebracht im Aussenbereich. Schaltzeit 5 Sekunden: *11#5*
Um Verluste zu vermeinden werden sie mit einer Steuerleitung
4 x 0,75mm2 angeschlossen. Aktivierungsnummer = #: *1##*#
Nach Anwahl der Nebenstelle FON1 kann der Türöffner mit #
Relais S2: LED Spots [1]
3 und die LED-Spots mit der Ziffer 1 für 2 Stunden geschaltet werden, Schaltzeit 7200 Sekunden: * 2 1 # 7200 *
zum Beispiel als Fassandenbeleuchtung des Hauses oder auch als Aktivierungsnummer = 1: * 2 # 1 * #
Teichbeleuchtung. Mit dieser Schaltung befindet sich im Aussenbereich
des Hauses nur ungefährliche Niederspannung. Programmierung 2. Relais:
Hat die Nebenstelle FON1 auch eine externe Rufnummer über die beide S1 und S2 analog Relais S2
sie erreichet werden kann, sind die Funktionen auch mit
Mobiltelefon möglich.

DECT Telefone

Mobiltelefon Türöffner Telefon FON2 2
Gartentor
1 LED Spot [1] LED Spot [1] 1
[#] max. 10W max. 10W
LED Spot [1] DSL-Router
max. 10W 2 Fritzbox

3

2 10 2 2 Klingeltrafo
VT12-3
Telefon- empfohlene Leitung 4 x 0,75mm2 Telefon-
Schaltmodul Schaltmodul 2
Fritz!Box
RL2ab-1 RL2ab-2
4

2 RJ11 Kabel
