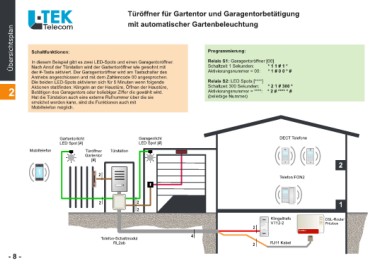

Übersichtsplan TEK Türöffner für Gartentor und Garagentorbetätigung
mit automatischer Gartenbeleuchtung
Telecom
Schaltfunktionen: Programmierung:
In diesem Beispiel gibt es zwei LED-Spots und einen Garagentoröffner. Relais S1: Garagentoröffner [00]
Nach Anruf der Türstation wird der Gartentoröffner wie gewohnt mit Schaltzeit 1 Sekunden: *11#1*
der #-Taste aktiviert. Der Garagentoröffner wird am Tastschalter des
Antriebs angeschlossen und mit dem Zahlencode 00 angesprochen. Aktivierungsnummer = 00: * 1 # 0 0 * #
Die beiden LED-Spots aktivieren sich für 5 Minuten wenn folgende
Relais S2: LED Spots [****] * 2 1 # 300 *
2 Aktionen stattfinden: Klingeln an der Haustüre, Öffnen der Haustüre, Schaltzeit 300 Sekunden: * 2 # **** * #
Betätigen des Garagentors oder beliebiger Ziffer die gewählt wird. Aktivierungsnummer = ****:
Hat die Türstation auch eine externe Rufnummer über die sie (beliebige Nummer)
erreichet werden kann, sind die Funktionen auch mit
Mobiltelefon möglich.
Gartentorlicht Garagenlicht DECT Telefone
LED Spot [#] LED Spot [#]
Mobiltelefon Türöffner Türstation
Gartentor
1 2
[#]
Telefon FON2
2
3 Klingeltrafo 1
VT12-2
22 DSL-Router
2 2 Fritzbox
Fritz!Box
10
2 RJ11 Kabel
Telefon-Schaltmodul 4
RL2ab
