Page 6 - Planungsunterlagen RL2ab

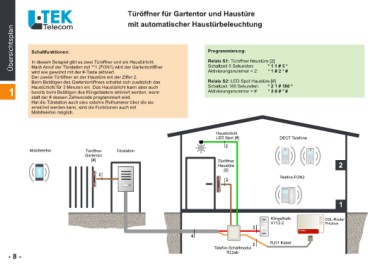

Übersichtsplan TEK Türöffner für Gartentor und Haustüre
mit automatischer Haustürbeleuchtung
Telecom

Schaltfunktionen: Programmierung:

In diesem Beispiel gibt es zwei Türöffner und ein Haustürlicht. Relais S1: Türöffner Haustüre [2]
Nach Anruf der Türstation mit **1 (FON1) wird der Gartentoröffner Schaltzeit 5 Sekunden: *11#5*
wird wie gewohnt mit der #-Taste aktiviert.
Der zweite Türöffner an der Haustüre mit der Ziffer 2. Aktivierungsnummer = 2: * 1 # 2 * #
Beim Betätigen des Gartentoröffners schaltet sich zusätzlich das
Relais S2: LED Spot Haustüre [#]
1 Haustürlicht für 3 Minuten ein. Das Haustürlicht kann aber auch Schaltzeit 180 Sekunden: * 2 1 # 180 *
bereits beim Betätigen des Klingeltasters aktiviert werden, wenn Aktivierungsnummer = #: * 2 # # * #
statt der # dessen Zahlencode programmiert wird.
Hat die Türstation auch eine externe Rufnummer über die sie
erreichet werden kann, sind die Funktionen auch mit
Mobiltelefon möglich.

Mobiltelefon Türöffner Türstation Haustürlicht DECT Telefone
Gartentor LED Spot [#] Telefon FON2
1 2
[#] 2
-8-
2 Türöffner
Haustüre

[2]

2

3

1

10 Klingeltrafo DSL-Router
VT12-2 Fritzbox

2
Fritz!Box

4

2 RJ11 Kabel

Telefon-Schaltmodul
RL2ab
