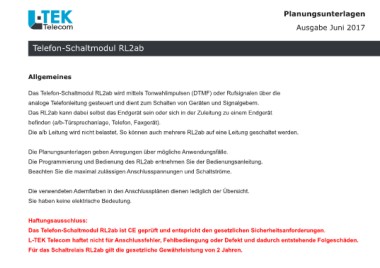

TEK Planungsunterlagen
Ausgabe Juni 2017
Telecom
Telefon-Schaltmodul RL2ab
Allgemeines
Das Telefon-Schaltmodul RL2ab wird mittels Tonwahlimpulsen (DTMF) oder Rufsignalen über die
analoge Telefonleitung gesteuert und dient zum Schalten von Geräten und Signalgebern.
Das RL2ab kann dabei selbst das Endgerät sein oder sich in der Zuleitung zu einem Endgerät
befinden (a/b-Türsprechanlage, Telefon, Faxgerät).
Die a/b Leitung wird nicht belastet. So können auch mehrere RL2ab auf eine Leitung geschaltet werden.
Die Planungsunterlagen geben Anregungen über mögliche Anwendungsfälle.
Die Programmierung und Bedienung des RL2ab entnehmen Sie der Bedienungsanleitung.
Beachten Sie die maximal zulässigen Anschlusspannungen und Schaltströme.
Die verwendeten Adernfarben in den Anschlussplänen dienen lediglich der Übersicht.
Sie haben keine elektrische Bedeutung.
Haftungsausschluss:
Das Telefon-Schaltmodul RL2ab ist CE geprüft und entspricht den gesetzlichen Sicherheitsanforderungen.
L-TEK Telecom haftet nicht für Anschlussfehler, Fehlbediengung oder Defekt und dadurch entstehende Folgeschäden.
Für das Schaltrelais RL2ab gilt die gesetzliche Gewährleistung von 2 Jahren.
