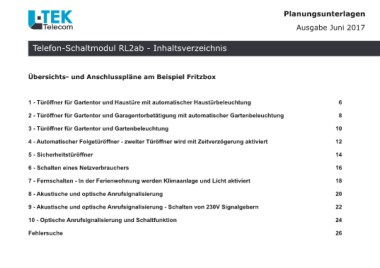

Telefon-Schaltmodul RL2ab - Inhaltsverzeichnis
Übersichts- und Anschlusspläne am Beispiel Fritzbox 6
8
1 - Türöffner für Gartentor und Haustüre mit automatischer Haustürbeleuchtung 10
2 - Türöffner für Gartentor und Garagentorbetätigung mit automatischer Gartenbeleuchtung 12
3 - Türöffner für Gartentor und Gartenbeleuchtung 14
4 - Automatischer Folgetüröffner - zweiter Türöffner wird mit Zeitverzögerung aktiviert 16
5 - Sicherheitstüröffner 18
6 - Schalten eines Netzverbrauchers 20
7 - Fernschalten - In der Ferienwohnung werden Klimaanlage und Licht aktiviert 22
8 - Akustische und optische Anrufsignalisierung 24
9 - Akustische und optische Anrufsignalisierung - Schalten von 230V Signalgebern 26
10 - Optische Anrufsignalisierung und Schaltfunktion
Fehlersuche
