TeleBell

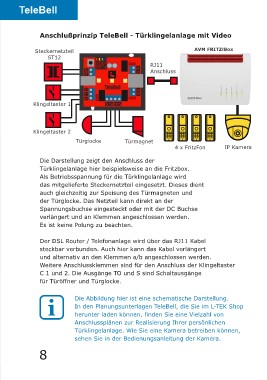

Anschlußprinzip TeleBell - Türklingelanlage mit Video

Steckernetzteil                               AVM FRITZ!Box
       ST12

                                   RJ11
                                   Anschluss

Klingeltaster 1

Klingeltaster 2                    Türmagnet
                        Türglocke

                                              4 x FritzFon  IP Kamera

Die Darstellung zeigt den Anschluss der
Türklingelanlage hier beispielsweise an die Fritzbox.
Als Betriebsspannung für die Türklingelanlage wird
das mitgelieferte Steckernetzteil eingesetzt. Dieses dient
auch gleichzeitig zur Speisung des Türmagneten und
der Türglocke. Das Netzteil kann direkt an der
Spannungsbuchse eingesteckt oder mit der DC Buchse
verlängert und an Klemmen angeschlossen werden.
Es ist keine Polung zu beachten.

Der DSL Router / Telefonanlage wird über das RJ11 Kabel
steckbar verbunden. Auch hier kann das Kabel verlängert
und alternativ an den Klemmen a/b angeschlossen werden.
Weitere Anschlussklemmen sind für den Anschluss der Klingeltaster
C 1 und 2. Die Ausgänge TO und S sind Schaltausgänge
für Türöffner und Türglocke.

 i Die Abbildung hier ist eine schematische Darstellung.
                  In den Planungsunterlagen TeleBell, die Sie im L-TEK Shop
                  herunter laden können, finden Sie eine Vielzahl von
                  Anschlussplänen zur Realisierung Ihrer persönlichen
                  Türklingelanlage. Wie Sie eine Kamera betreiben können,
                  sehen Sie in der Bedienungsanleitung der Kamera.
