Page 13 - Planungsunterlagen TeleBell
P. 13

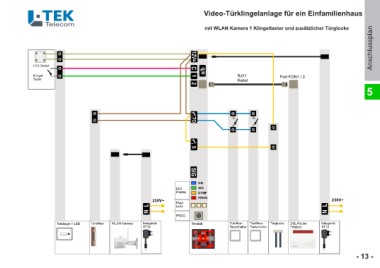

TEK Video-Türklingelanlage für ein Einfamilienhaus
Telecom mit WLAN Kamera 1 Klingeltaster und zusätzlicher Türglocke
a/b
LED Modul C1 2 Anschlussplan
Klingel RJ11
Taster Kabel Port FON1 / 2
5
TO S SIG
230V~ LED ON 230V~
Display SIG
DTMF
Flash PROG
Licht
NL
NL
PROG
Türklingel + LED Türöffner WLAN Kamera Netzgerät TeleBell Türöffner Türöffner Türglocke DSL-Router Netzgerät
ST12 ST12
Tastschalter Tastschalter Fritzbox
- 13 -
