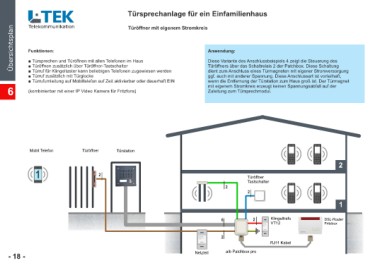

Übersichtsplan TEK Türsprechanlage für ein Einfamilienhaus

Telekommunikation Türöffner mit eigenem Stromkreis

Funktionen: Anwendung:

■ Türsprechen und Türöffnen mit allen Telefonen im Haus Diese Variante des Anschlussbeispiels 4 zeigt die Steuerung des
■ Türöffnen zusätzlich über Türöffner-Tastschalter Türöffners über das Schaltrelais 2 der Patchbox. Diese Schaltung
■ Türruf für Klingeltaster kann beliebigen Telefonen zugewiesen werden dient zum Anschluss eines Türmagneten mit eigener Stromversorgung
■ Türruf zusätzlich mit Türglocke ggf. auch mit anderer Spannung. Diese Anschlussart ist vorteilhaft,
■ Türrufumleitung auf Mobiltelefon auf Zeit aktivierbar oder dauerhaft EIN wenn die Entfernung der Türstation zum Haus groß ist. Der Türmagnet
mit eigenem Stromkreis erzeugt keinen Spannungsabfall auf der
6 (kombinierbar mit einer IP Video Kamera für Fritzfons) Zuleitung zum Türsprechmodul.

Mobil Telefon Türöffner Türstation

1 2 Türöffner 2
Tastschalter
1
2
2 DSL-Router
Fritzbox
62 Klingeltrafo
VT12
2
RJ11 Kabel
a/b Patchbox pro
